Καθώς η βιοφαρμακευτική παραγωγή στρέφεται προς την ευέλικτη, μικρή έως μεσαία επεξεργασία παρτίδων, η πρωτογενής συσκευασία RTU (Έτοιμη προς χρήση) έχει αναδειχθεί ως χρυσός κανόνας. Τα προαποστειρωμένα φυσίγγια που παρέχονται σε διαμορφώσεις Nest και Tub εξαλείφουν την ανάγκη για εσωτερική πλύση, αποπυρογόνωση και πολύπλοκα βοηθητικά προγράμματα νερού για έγχυση.
Ωστόσο, η επίτευξη υψηλής ακρίβειας πλήρωσης και ακεραιότητας κλεισίματος δοχείων απαιτεί αυστηρή ευθυγράμμιση μεταξύ των προδιαγραφών συσκευασίας πλήρωσης φυσιγγίων RTU και του αυτοματοποιημένου εξοπλισμού ασηπτικής πλήρωσης.
Αυτός ο περιεκτικός οδηγός αναλύει τα πρότυπα συσκευασίας Nest/Tub, τις επιλογές αυτοματοποιημένου μηχανισμού τροφοδοσίας, τους περιορισμούς μεγέθους δοχείων και βασικά ζητήματα μηχανικής κατά την κατασκευή μιας γραμμής πλήρωσης RTU πολλαπλών μορφών (PFS, Cartridges και Vials).
1. Κατανόηση των προτύπων συσκευασίας Nest & Tub για φυσίγγια RTU
Τα φυσίγγια RTU φτάνουν προπλυμένα, αποπυρετογόνα και οξείδιο αιθυλενίου (EtO) ή αποστειρωμένα με ατμό μέσα σε προστατευτικές πλαστικές μπανιέρες διπλής σακούλας.
Βασικά συστατικά τουΓέμισμα φυσιγγίων RTU:
The Tub (Container): Τυποποιημένο πλαστικό εξωτερικό κουτί (που συνήθως συμμορφώνεται με τα πρότυπα αποτυπώματος ISO/ISO) που προστατεύει τη φωλιά κατά τη μεταφορά.
The Nest (Grid Matrix): Μια αναρτημένη μήτρα πολυπροπυλενίου που συγκρατεί μεμονωμένα φυσίγγια κάθετα χωρίς επαφή γυαλιού με γυαλί.
Tyvek Καπάκι & Προστατευτικό Φύλλο: Θερμικά σφραγισμένο διαπερατό καπάκι που επιτρέπει τη διέλευση του αερίου αποστείρωσης διατηρώντας παράλληλα ένα αποστειρωμένο μικροβιακό φράγμα.
Κοινές μορφές μήτρας βιομηχανίας:
Φωλιά 100 οπών (10x10): Τυπικό για οδοντικά φυσίγγια 3,0 mL και φυσίγγια ινσουλίνης.
Φωλιά 160 οπών (10x16 ή κλιμακωτή): Συνηθισμένη για μικρότερα φυσίγγια 1,5 mL για βελτιστοποίηση της απόδοσης καθαρού χώρου.
2. Διαμορφώσεις φόρτωσης και εκφόρτωσης εξοπλισμού
Η αλληλεπίδραση μεταξύ της αυτοματοποιημένης γραμμής πλήρωσης και του αποτυπώματος Nest/Tub διέπει τον αριθμό σωματιδίων του καθαρού δωματίου, την ταχύτητα γραμμής και τις απαιτήσεις εργασίας.
[ Tub De-bagging ] ──> [ Tyvek Peeling ] ──> [ Nest De-nesting / Direct Filling ] ──>[ Πώμα και πτύχωση ]
Α. Αυτοματοποιημένη τροφοδοσία και αφαίρεση σακουλών
Χειροκίνητη αφαίρεση σακουλών: Ο χειριστής σκουπίζει χειροκίνητα και απογυμνώνει τις εξωτερικές σακούλες μέσα σε διέλευση κατηγορίας C σε κατηγορία Α.
Αυτοματοποιημένη αφαίρεση σακουλών από ρομπότ: Οι ρομποτικοί βραχίονες απογυμνώνουν τις εξωτερικές σακούλες υπό μονοκατευθυντική ροή αέρα, μειώνοντας τη δημιουργία ανθρώπινων σωματιδίων μέσα στους απομονωτές βαθμού Α.
Β. Peeling & Liner αφαίρεσης καλύμματος
Χειροκίνητο Peeling: Υψηλός κίνδυνος αποβολής σωματιδίων εάν οι ίνες Tyvek σχιστούν κοντά σε ανοιχτούς γυάλινους λαιμούς.
Αυτοματοποιημένο μηχανικό ξεφλούδισμα/κενό: Θερμαινόμενοι ή υποβοηθούμενοι με κενό βραχίονες απολέπισης αφαιρούν ομαλά τις μεμβράνες Tyvek, εξαλείφοντας τη δημιουργία σωματιδίων ακριβώς πάνω από τα εκτεθειμένα αποστειρωμένα φυσίγγια.
Γ. Πλήρωση εντός φωλιάς έναντι Επεξεργασίας αφαίρεσης φωλιάς
| Στρατηγική Επεξεργασίας | Πώς λειτουργεί | Φόντα | Περιορισμοί |
|
Επεξεργασία In-Nest |
Τα φυσίγγια παραμένουν μέσα στην πλαστική φωλιά κατά την πλήρωση, την εισαγωγή του κάτω εμβόλου και το επάνω πώμα. |
Μηδενική επαφή γυαλιού με γυαλί. υψηλή ταχύτητα? συμπαγές αποτύπωμα? λιγότερα κινούμενα μηχανικά μέρη. |
Απαιτεί εξειδικευμένα ένθετα εργαλεία κάλυψης. αυστηρές ανοχές στην ευθυγράμμιση του πλέγματος φωλιών. |
|
De-Nesting (Εκτός Φωλιάς) |
Ένας ρομποτικός τροχός αστεριού ή λαβής εξάγει φυσίγγια από τη φωλιά για συνεχές γέμισμα/τσίξιμο. |
Επιτρέπει 100% IPC (In-Process Control) ζύγισμα ανά φιάλη. ευκολότερη ενσωμάτωση των περιστροφικών τροχών πτύχωσης. |
Ελαφρώς υψηλότερη μηχανική πολυπλοκότητα. κίνδυνος μικρής επαφής με το γυαλί εάν φθαρούν οι οδηγοί των αστεριών. |
3. Διαστάσεις κοντέινερ & Συμβατότητα μηχανικών εργαλείων
Τα φυσίγγια απαιτούν σημαντικά πιο αυστηρή διαχείριση ανοχής διαστάσεων από τα τυπικά φιαλίδια, επειδή το τελικό γεμισμένο προϊόν πρέπει να χωράει σε μηχανικά μπεκ πένας ή αυτοεγχυτήρες.
Σημεία ελέγχου κρίσιμων διαστάσεων:
Συνολικό μήκος & εξωτερική διάμετρος φλάντζας (OD): Υπαγορεύει το διάκενο της τσέπης της φωλιάς. Εάν η φλάντζα είναι μεγάλου μεγέθους, τα φυσίγγια κρέμονται ανομοιόμορφα, με αποτέλεσμα μεταβλητά ύψη πλήρωσης ή κολλήματα ευθυγράμμισης της βελόνας.
Ομοιομορφία εσωτερικής διαμέτρου (ID): Ελέγχει το ύψος της στήλης του υγρού και την ακρίβεια δοσολογίας. Οι παραλλαγές στο πάχος του γυάλινου τοιχώματος επηρεάζουν την ογκομετρική συνοχή πλήρωσης όταν χρησιμοποιούνται αντλίες εμβόλου σταθερής διαδρομής.
Γεωμετρία λαιμού και πτύχωσης: Το καπάκι αλουμινίου πρέπει να πτυχώνεται με ελεγχόμενη ροπή και πίεση. Η υπερβολική πτύχωση ραγίζει τον γυάλινο λαιμό. Η υπο-πτύχωση οδηγεί σε διαρροές ακεραιότητας κλεισίματος δοχείων (CCI) υπό μετατοπίσεις πίεσης υψομέτρου.
4. Περιορισμοί συμβατότητας πολλαπλών μορφών: φυσίγγια έναντι PFS έναντι φιαλιδίων (3 σε 1 συνδυαστικές γραμμές)
Πολλά CDMOs και κατασκευαστές ευέλικτων φαρμάκων επιλέγουν τις γραμμές πλήρωσης Combo 3-σε-1 που έχουν σχεδιαστεί για να επεξεργάζονται προγεμισμένες σύριγγες RTU (PFS), φυσίγγια RTU και φιαλίδια RTU σε μια πλατφόρμα μηχανήματος. Αν και είναι οικονομικά αποδοτικοί, υπάρχουν αντισταθμίσεις μηχανικής
Βασικές τεχνικές προκλήσεις και λύσεις σε γραμμές πολλαπλών μορφών:
1. Διαφορές μηχανισμών στεγανοποίησης & πώματος
- PFS: Απαιτεί μόνο εισαγωγή εμβόλου (μέσω μηχανικής ράβδου ή εισαγωγής κενού) από την κορυφή.
- Φιαλίδια: Απαιτεί μερική/πλήρη εισαγωγή ελαστικού πώματος, ακολουθούμενη από συνεχή πτύχωση του πώματος από αλουμίνιο.
- Φυσίγγια: Απαιτείται εισαγωγή εμβόλου σφράγισης-κάτω δύο άκρων ΚΑΙ πτύχωση του επάνω καλύμματος.
- Λύση εξοπλισμού:Αρθρωτοί σταθμοί με συστοιχίες εργαλείων γρήγορης αλλαγής για τοποθέτηση εμβόλου κενού και κεφαλές σύσφιξης σερβομηχανισμού.
2. Dosing & Nozzle Motion Dynamics
Παχύρρευστα τζελ (HA / PFS): Απαιτεί σερβομηχανισμούς υψηλής ροπής, θερμαινόμενες χοάνες και ακροφύσια κατάδυσης με αναρρόφηση.
Ευαίσθητα βιολογικά προϊόντα (ινσουλίνη / φυσίγγια): Απαιτεί περισταλτικές ή κεραμικές αντλίες χαμηλής διάτμησης για την αποφυγή διάτμησης πρωτεϊνών και σχηματισμού φυσαλίδων.
Λύση εξοπλισμού:Εναλλάξιμες πολλαπλές αντλίας (Peristaltic vs. Rotary Ceramic Piston) αποθηκευμένες ως προκαθορισμένες συνταγές λογισμικού.
3. Changeover Downtime & Cleanroom Validation
Η εναλλαγή μορφών σε μια σύνθετη γραμμή απαιτεί αλλαγή λαβών φωλιάς, αστεροειδή τροχούς, βελόνες πλήρωσης και τσοκ πτύχωσης.
Λύση εξοπλισμού:Εξαρτήματα γρήγορης αλλαγής χωρίς εργαλεία με κωδικούς αναγνώρισης χαραγμένους με λέιζερ. Αυτό εγγυάται αλλαγές μορφής σε λιγότερο από 30 λεπτά χωρίς να διακυβεύεται η ακεραιότητα του καθαρού δωματίου Grade A.

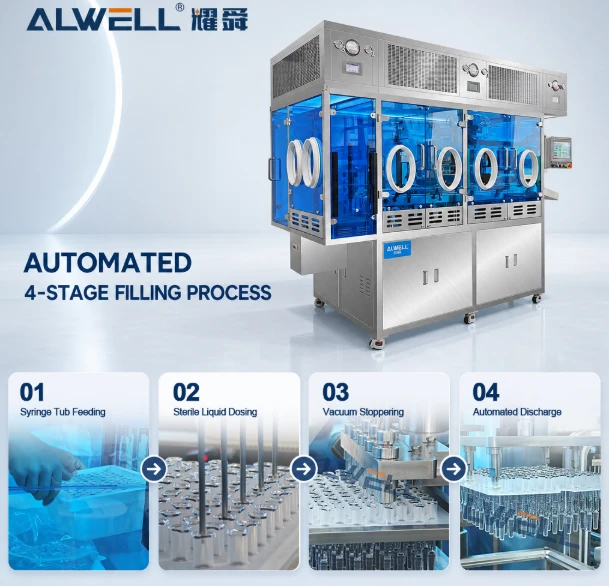

5.Γέμισμα φυσιγγίου RTU: Βασικά τεχνικά χαρακτηριστικά
Συμβατότητα συσκευασίας Nest/Tub: Βελτιστοποιημένο για προ-αποστειρωμένα σχήματα φωλιάς και μπανιέρας RTU (Έτοιμο προς χρήση), διασφαλίζοντας απρόσκοπτη αυτοματοποιημένη αφαίρεση φωλιάς και άνοιγμα μπανιέρας.
Precision Dosing & Bubble-Free Tech: Χρησιμοποιεί σερβοκατευθυνόμενες κεραμικές αντλίες υψηλής ακρίβειας σε συνδυασμό με πλήρωση με υποβοήθηση κενού κατά τη διάρκειαΓέμισμα φυσιγγίου RTUγια την αποφυγή μικρο-φυσαλίδων και την επίτευξη ακρίβειας ±1%.
Ευελιξία Combo 3-σε-1: Σχεδιασμένο με δυνατότητες γρήγορης αλλαγής χωρίς εργαλεία για την ευέλικτη επεξεργασία φυσιγγίων, PFS και φιαλιδίων σε μια ενιαία αρθρωτή γραμμή πλήρωσης.
Άκαμπτη επικύρωση και συμμόρφωση: Συμμορφώνεται πλήρως με τα πρότυπα του παραρτήματος 1 cGMP και EU-GMP, με 21 ίχνη ελέγχου συμβατών με το Μέρος 11 CFR και αξιόπιστη ακεραιότητα κλεισίματος κοντέινερ.
